恒溫龍頭綜合性能測試機
測試界面有三大模塊
序號 | 模塊 | 模塊內容 | ||
模塊一 |
EN1111-2017 | 13.2 | 流量測試 | |
13.3 | 靈敏度測試 | |||
13.4 | 溫度準確性測試 | |||
13.5 溫度穩定性 | 13.5.1溫度控制操作 | |||
13.5.2流量減小測試 | ||||
13.5.3冷水失效測試 | ||||
13.5.4進水壓力變化測試 | ||||
13.5.5進水溫度測試 | ||||
13.5.6溫度限位裝置測試 | ||||
模塊二 |
QB2806-2017 | 6.4.3 | 流量測試 | |
6.4.4溫度穩定性
| 6.4.4.2 T類溫控水嘴進水壓力變化20%溫度穩定性；進水壓力不變化，進水溫度以3℃每分鐘的速度度由60℃升至73℃，出水溫度變化要滿足要求。 | |||
6.4.4.3 P類溫控水嘴進水壓力變化50%溫度穩定性 | ||||
6.4.4.4 TP類溫控水嘴同時按上述要求進行測試 | ||||
6.4.4.5 恢復供水后溫度穩定性要滿足要求 | ||||
6.4.5 | 冷水失效安全性 | |||
模塊三 | 自由測試界面 | 任意設定冷水和熱水溫度、壓力進行測試，可手動切斷冷水或熱水 | ||

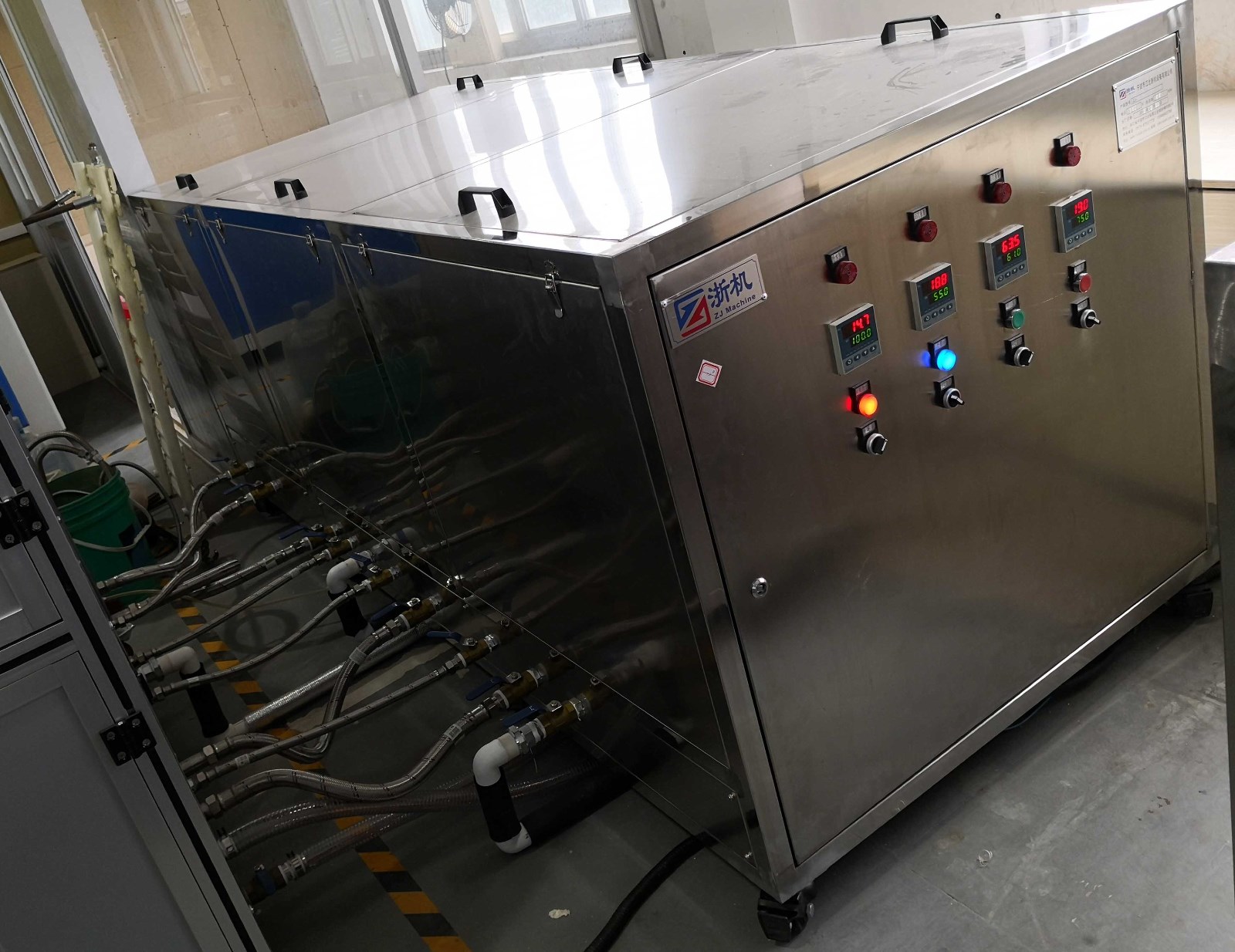

設備主要配置：
序號 | 組件 | 數量 |
1 | 不銹鋼機臺 | 1臺 |
2 | 不銹鋼功能水箱 （3個熱水箱和1個冷水箱） | 3套 |
3 | 觸摸屏式平板電腦 | 1套 |
4 | 觸摸屏，臺達PLC，模塊 | 1套 |
5 | 高速采集卡 | 1套 |
6 | 專用軟件 | 1套 |
7 | 流量計 | 4臺 |
8 | 恒壓變頻系統 | 6套 |
9 | 冷水失效自動稱量檢測系統 | 1套 |
10 | 壓力傳感器 | 8臺 |
11 | 供水系統 | 4套 |

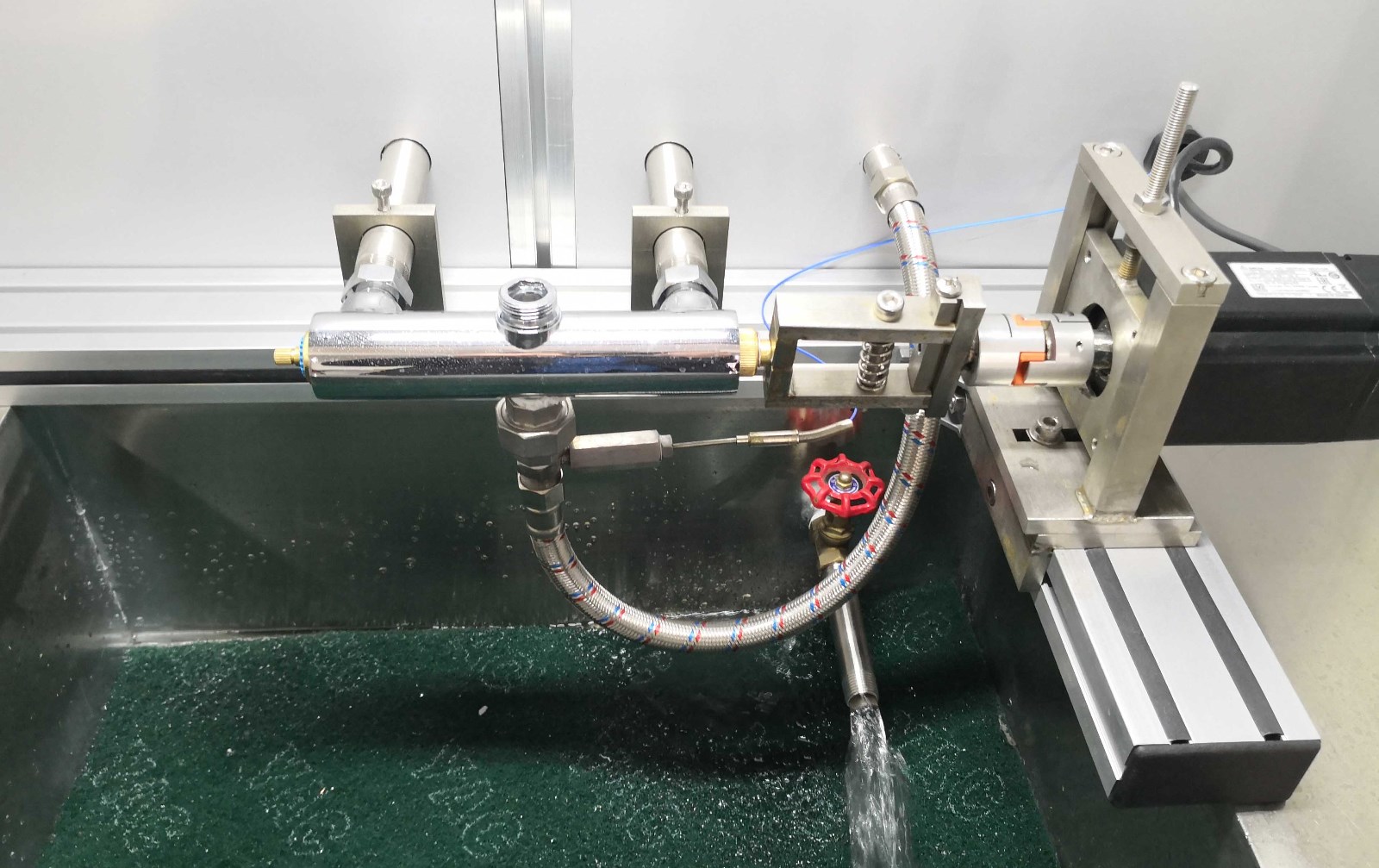

工裝系統：進水管道DN25PPR管，出水管道為DN20不銹鋼管道，手指氣缸可夾住閥芯進行溫度靈敏度測試
測試管路的特性及其測量裝置的特性要求如下：
——管路能提供壓力:低壓0.01-1bar(±0.02bar)，1-16bar(±0.2bar)
——穩定的冷、水熱水源-----熱水為60-65℃、50-55℃，兩個供水水箱；冷水為10-15℃（冷熱水溫差至少50℃）,其中冷水由供方提供風冷式冰水機供給
——溫控儀：測量值的精確度為0.1℃，熱電偶讀取數據1次/0.05秒；
——壓力表：精確度為2.5級，高壓管路量程1.6MPa，低壓管路量程0.16MPa；
——流量計：精確度為1%,，流量測試范圍2-30L/min
——管件：供水管路為3/4″不銹鋼管道；
——控制系統為兩部分：（1）裝在旋轉支架上的觸摸屏，可移到方便操作的地方，用于設備的基本操作；（2）觸屏工控電腦，主要用于數據分析、生成測試報告、打印報告；
參數
序號 | 項目 | 參數 |
1 | 低壓供水壓力 | 0.01-0.1MPa |
2 | 高壓供水壓力 | 0.1-1.6MPa |
3 | 流量測試范圍 | 2-30L/min |
4 | 中溫熱水箱和冷水箱尺寸 | 800*650*800mm（416L） |
5 | 低溫和高溫熱水箱尺寸 | 800*400*800mm (256L) |
6 | 中溫和高溫水箱加熱管功率 | 18KW |
7 | 低溫熱水箱加熱管功率 | 9KW |
8 | 高壓壓力精度 | ±0.02MPa |
9 | 低壓壓力精度 | ±0.002MPa |
10 | 溫度檢測時間（頻率） | 0.05秒（20HZ） |
11 | 設備總功率 | 52KW |
